在玻镁类（氯氧镁水泥基）风管的施工与使用中，"返卤""泛霜"是被问得最多的质量疑问之一。不少项目刚装好的风管，过了个梅雨季表面就冒出白霜、摸上去还潮乎乎的，让人怀疑是不是材料劣质、会不会影响消防性能。本文先把现象和成因说清楚，再给出三个现场就能用的鉴别方法，并说明出现这类问题后怎么办，帮你既不误判、也不漏判。

　　一、什么是返卤与泛霜

　　镁质风管以氯氧镁水泥为基体，生产过程中依靠氧化镁与氯化镁的水化反应形成强度。如果配比失衡或反应不充分，材料中会残留未能参与反应的可溶性盐，主要是残余氯化镁。这些盐随水分向管体表面迁移，在环境条件变化时表现出来，就形成两类可见缺陷。

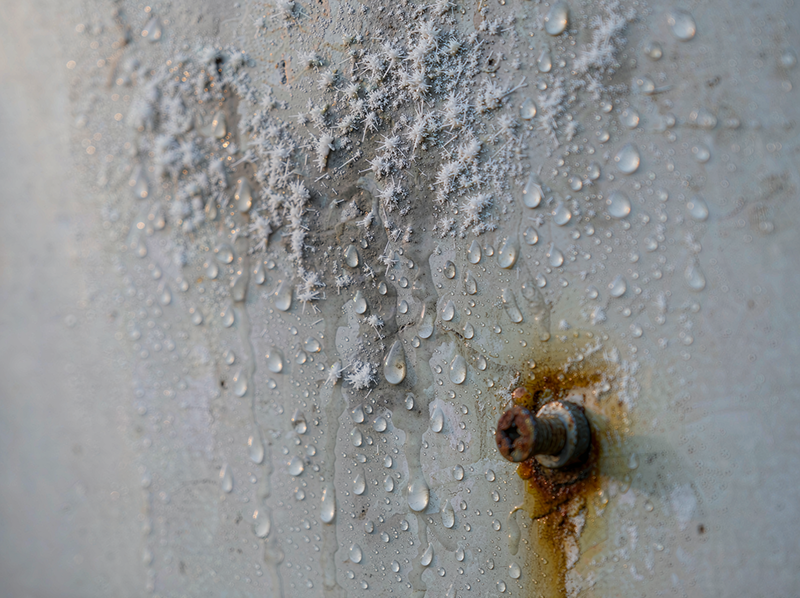

　　返卤，表现为管体表面在潮湿环境下渗出细密水珠，手指触摸有潮湿、发粘感，像"出汗"。泛霜，表现为表面析出白色或灰白色粉状物、针状结晶，多集中在棱边、接缝和朝下的部位。两者本质相通，都是可溶盐随水迁移并析出的结果，区别主要在表现形态：一个出水、一个出粉。

　　二、为什么这个问题值得重视

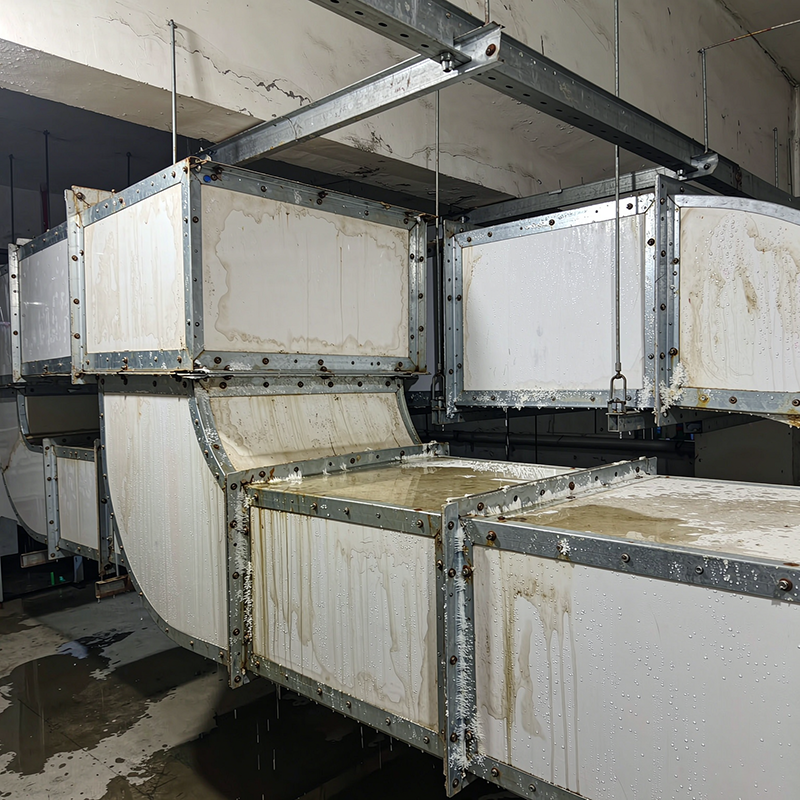

　　返卤泛霜本身不一定立刻让风管断裂，但带来的连锁影响不可忽视。表面析出的水分和盐分，会首先侵蚀外覆的保温层，使其受潮、保温性能下降；水分长期滞留还会弱化板材与护面层之间的粘结，导致起鼓、脱层；若风管带有金属法兰或吊件，盐分与潮气会加速腐蚀。从长期使用看，持续的返卤泛霜意味着内部残留可溶盐较多、材料密实度或反应程度不足，往往伴随耐久性与稳定性隐患。因此，它既是外观问题，也是质量信号，不能只当"脏了"处理。

　　三、三个鉴别方法

　　方法一：外观目测法

　　在光线充足处直接观察风管表面与断面。泛霜的典型特征是出现白色、灰白色粉状沉积或针状结晶，常集中在棱边、接缝和朝下表面；返卤则表现为局部发暗、有水渍反光，或在高湿天气出现细密水珠。这里有个关键区分点：施工落灰一擦即净、不再复发，而真正泛霜的白粉，擦掉后数小时至一两天内会在原处重新长出。目测法最简便，适合现场快速初筛，但需在干燥与高湿两种天气下分别看，避免把偶发水迹误判为返卤。

　　方法二：触摸与纸巾擦拭法

　　用干净干燥的白纸、滤纸或浅色棉布，平整按压在疑似部位数秒后取下观察。若纸张留下明显湿痕且短时间不干，提示表面返卤渗水；若纸上沾附白色粉末、晾干后仍为白迹，提示泛霜析盐。也可以手指腹轻摸做辅助判断：返卤处手感潮湿发粘，泛霜处手感干涩带粉。这个方法的好处，是能在目测尚不明显的早期阶段发现问题，比单纯用眼睛看更可靠，且不需要任何仪器。

　　方法三：温湿环境模拟法

　　取一段同批次样品或现场切下的小块，放入密闭容器或恒温恒湿环境，维持较高相对湿度（如90%以上）一段时间，观察表面是否在规定时间内析出湿痕或白霜，并与初始干燥状态对比。这比自然等待更主动，能模拟潮湿工况下的表现，适合采购前抽样验证。对要求更严的工程，可送实验室做氯离子析出量或吸水返卤率检测，用数据定量判定。三种方法结合使用，鉴别结论最稳。

　　四、出现返卤泛霜怎么办

　　对已经安装、仅轻微泛霜的管段，第一步是保持环境通风干燥，用干布清除表面白霜，并重点核查外覆保温层是否受潮——受潮部分应更换，不能让盐分与水分长期滞留。对持续返卤、表面长期潮湿，或已伴随护面起鼓、板材发软的情况，说明内部残留可溶盐较多、材料密实度或反应程度不足，应评估结构稳定性，必要时更换合格管段，不可只做表面清理。

　　从根上解决，要在材料与工艺端着手：控制轻烧氧化镁的活性含量与氧化镁、氯化镁摩尔比，保证配料准确；落实规范养护，使水化反应充分；通过提高成型密实度、掺加抗卤与防水类外加剂来减少盐分迁移通道。这些属于生产与施工质量控制，用户侧主要通过选型与验收把关。

　　五、采购与验收把关

　　选用镁质风管时，应要求厂家提供产品执行标准与第三方检测报告，重点查看耐火、抗返卤、吸水率等指标；到场后按上述三种方法抽样核查，避免仅凭"表面光滑"判断质量。具体技术指标与判定限值，以项目设计文件及现行有效标准为准。
