酚醛复合板风管抗震支吊架最大间距几米
发表时间:2025-10-22 13:54:23

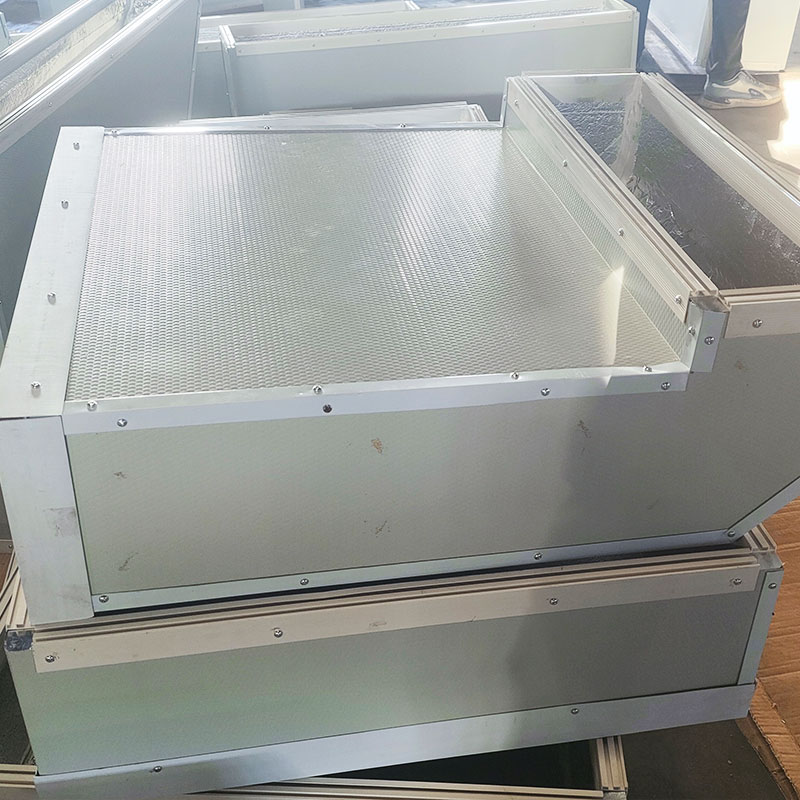

在建筑机电抗震领域,酚醛复合板风管抗震支吊架的间距设置直接关系到整个通风系统的抗震可靠性。作为参与过数十个大型项目抗震专项验收的技术专家,我将依据GB 50738-2011《通风与空调工程施工规范》和GB 50011-2010《建筑抗震设计规范》,为您深入解析酚醛复合板风管抗震支吊架的最大间距要求。
一、国家标准:抗震支吊架间距的强制性要求
基本间距要求
根据GB 50738-2011第8.2.3条规定,酚醛复合板风管的支吊架间距应符合以下强制性要求:
水平安装的酚醛复合板风管,在未设置抗震支吊架时,其普通支吊架的最大间距应严格控制在3米以内。这个数据的确定是基于大量工程实践和力学计算的结果,既考虑了风管自身的刚度特性,也充分评估了长期使用过程中的变形风险。
当风管管径或长边尺寸大于0.8米时,支吊架的间距应适当减小。这是因为大尺寸风管在相同支撑条件下,其跨中挠度会显著增加,必须通过减小支吊架间距来确保系统的稳定性。
抗震设防要求
在抗震设防烈度6度及以上的地区,根据GB 50011-2010的强制性规定,所有直径大于0.7米的通风管道均应设置抗震支吊架。这一要求是基于大量震害调查数据的科学结论,旨在防止地震中通风管道失效造成次生灾害。
抗震支吊架的最大间距设置更为严格,通常不应超过6米。这个数据的确定综合考虑了地震作用下管道的动力响应特性、建筑结构的振动周期以及管道自身的固有频率等多个因素。

二、间距计算:科学确定最佳支撑方案
基于风管尺寸的间距计算
酚醛复合板风管的支吊架间距需要根据风管的具体尺寸进行精确计算。对于矩形风管,当长边尺寸小于400毫米时,最大间距可适当放宽至3.5米,但必须进行严格的挠度验算。
当风管长边尺寸在400毫米至800毫米之间时,最大间距必须控制在3.0米以内。这一要求是基于酚醛复合板材料的刚度特性以及长期荷载作用下的蠕变效应综合考虑的结果。
对于长边尺寸大于800毫米的大型风管,支吊架间距需要进一步减小至2.5米,并且在每个支吊架位置都需要设置额外的加固措施,以防止局部应力集中导致风管变形。
基于抗震等级的间距调整
在不同抗震设防烈度地区,抗震支吊架的间距要求存在显著差异。在6度区,抗震支吊架的最大间距可设置为6米,但必须确保每个直管段至少设置一个抗震支吊架。
在7度区,最大间距需要缩减至5米,并且在管道的转弯处、三通处等关键部位必须增设抗震支吊架。这一要求是为了防止地震时管道在这些应力集中部位发生破坏。
在8度及以上的高烈度区,最大间距进一步严格控制在4米以内,并且需要采用更为可靠的抗震支吊架形式,确保在地震作用下管道系统的完整性。
三、安装要点:确保抗震效果的关键细节
支吊架选型要求
抗震支吊架的选型必须与风管的重量和尺寸相匹配。用于酚醛复合板风管的抗震支吊架,其所有构件应采用镀锌碳钢材,确保足够的强度和耐久性。
支吊架的连接螺栓必须采用扩底锚栓或定型化学锚栓,其抗拉承载力不应小于30kN,抗剪承载力不应小于20kN。这一数据是基于地震作用下支吊架可能承受的最大荷载计算得出的。
安装位置要求
抗震支吊架的安装位置需要精确计算。在每个直管段的两端必须设置侧向抗震支吊架,以限制管道水平方向的位移。
当两个侧向抗震支吊架间距超过最大设计间距时,需要在中间增设侧向抗震支吊架。这一要求确保了管道系统在地震作用下的整体稳定性。
在每个直管段的纵向,必须至少设置一个纵向抗震支吊架,以限制管道轴向的位移。这种布置方式形成了完整的空间约束体系,有效防止管道在地震中发生过大位移。

四、常见问题:间距设置中的致命错误
间距超标问题
在实际工程中,最常见的错误就是支吊架间距超标。当间距从3米增加到4米时,风管跨中挠度将增加2.4倍,这会导致风管连接处产生过大的应力,严重影响系统的密封性和稳定性。
更为严重的是,间距超标会显著改变管道系统的固有频率。当管道固有频率与建筑结构的振动频率接近时,就会发生共振现象,在地震作用下可能造成灾难性后果。
节点处理不当

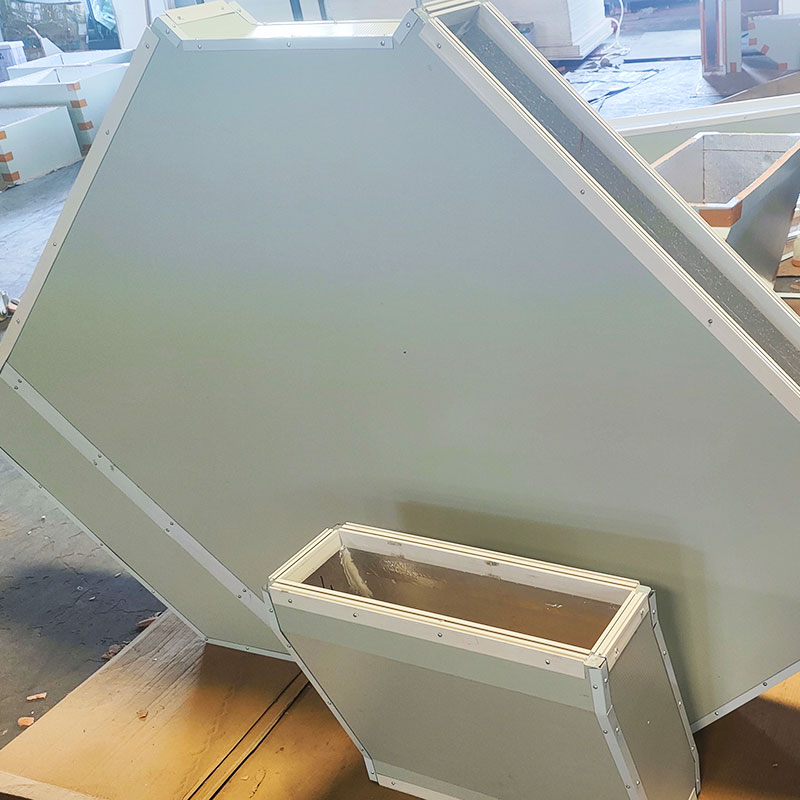

管道转弯处的支吊架设置是另一个常见问题。在弯头、三通等管道附件处,其0.6米范围内必须设置抗震支吊架,这个要求经常被忽视。
当管道附件质量超过25千克时,必须设置独立的抗震支吊架,不得与其他管道共用支撑。这一要求是基于地震作用下管道附件可能产生的惯性力计算得出的。
五、验收要点:确保工程质量的关键检查
间距测量验收
支吊架间距的验收必须采用激光测距仪进行精确测量,测量精度应达到毫米级。每个防火分区或变形缝之间的管段应作为一个检验批,抽查比例不应少于20%,且不得少于5处。
测量时不仅要检查支吊架间距是否符合设计要求,还要检查同一管段上各个支吊架的标高一致性。标高偏差不得超过5毫米,否则会影响支吊架的受力状态。
抗震性能验收
抗震支吊架的验收必须包括外观检查、尺寸检查、材质证明检查等多个方面。所有抗震支吊架都应具有防火涂层,其耐火极限不应低于建筑主体的耐火极限。
最重要的验收环节是抗震支吊架的紧固度检查。应采用扭矩扳手检查锚栓的紧固扭矩,确保达到设计要求的数值。这一环节直接关系到抗震支吊架在地震作用下的工作性能。

毫米之间的安全防线
酚醛复合板风管抗震支吊架的最大间距问题,看似只是一个简单的数字,实则关系到整个通风系统在地震中的安全性能。3米的普通支吊架间距、6米的抗震支吊架间距,这些数字背后是无数工程经验和科学研究的结晶。
